FORWARD FW-361MAX

Manual de usuario

FORWARD FW-361MAX

7 en 1 · Mid-frame removal & separator · Mesa calefaccionada con vacío

Índice rápido
Descripción Panel Uso Temperatura Vacío Condiciones Recomendaciones

🔧 Descripción del equipo

Forward FW-361MAX separador 7 en 1

El FORWARD FW-361MAX es una estación profesional 7 en 1 diseñada para separación de pantallas, extracción de marcos (mid-frame) y trabajo con LCD.

Combina mesa calefaccionada, sistema de vacío, rotación de 370° y oscilación de ±60°, permitiendo trabajar con pantallas planas y curvas de forma segura y precisa.

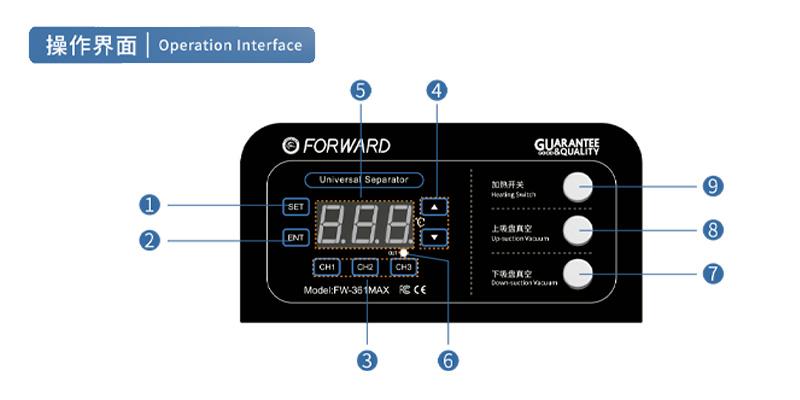

🖥️ Panel de control y funciones

Panel de control Forward FW-361MAX
Funciones del panel
  • SET: Botón de ajuste de temperatura.
  • ENT: Confirmación del valor configurado.
  • ▲ / ▼: Aumenta o disminuye la temperatura.
  • Display: Muestra temperatura actual y temperatura configurada.
  • Indicador de calentamiento: Se ilumina cuando la placa está calefaccionando.
  • Heating Switch: Encendido / apagado de calefacción.
  • Vacuum Switch superior: Activa el vacío superior.
  • Vacuum Switch inferior: Activa el vacío inferior.

▶️ Instrucciones de uso

Uso básico
  1. Conectá el equipo a la red eléctrica.
  2. Encendé el interruptor principal.
  3. Presioná SET para ingresar al ajuste de temperatura.
  4. Ajustá con ▲ / ▼ y confirmá con ENT.
  5. Esperá a que la mesa alcance la temperatura configurada.
  6. Colocá la pantalla o módulo sobre la superficie.
  7. Activá el vacío según el tipo de trabajo.

🌡️ Temperatura de trabajo

  • La temperatura mostrada es la temperatura real de la mesa.
  • Es normal que sea ligeramente más alta que en otros separadores.
  • La temperatura máxima recomendada es 135°C.
Valores orientativos
  • 80°C: Pantallas comunes (ej. Apple).
  • 100°C: Pantallas sin backlight (ej. Samsung LED).
⚠️ Advertencia importante
  • No superar 135°C.
  • Temperaturas mayores pueden impedir el funcionamiento del vacío.

🧲 Sistema de vacío

El equipo cuenta con vacío superior e inferior. Al activarlo, la pantalla queda firmemente adsorbida a la mesa.

  • Presionar el botón de vacío activa la bomba.
  • La pantalla queda sujeta automáticamente.
  • Presionar nuevamente libera el vacío.
Con el vacío activado, la pantalla no debe moverse manualmente.

🔄 Movimiento y rotación

El FW-361MAX permite:

  • Rotación de 370° para ajuste fino del ángulo.
  • Oscilación de ±60° a izquierda y derecha.
  • Mayor comodidad para trabajo en bordes y marcos.

📐 Condiciones de trabajo

Temperatura ambiente 10 – 45 °C
Altura máxima Hasta 4.000 m
Voltaje 110 – 240V
Potencia 450W
Corriente de arranque Hasta 6.5A

🛡️ Recomendaciones importantes

  • No usar aire acondicionado ni ventiladores apuntando al equipo.
  • No colocar líquidos sobre la mesa.
  • Usar siempre sobre superficie estable.
  • Dejar enfriar antes de apagar o guardar.
  • No forzar piezas móviles.
El uso correcto prolonga la vida útil del equipo y mejora la calidad del trabajo.
