FORWARD FW-BF03 / FW-BF04

Manual de usuario

FORWARD FW-BF03 / FW-BF04

Estación de desoldado por aire caliente – Uso profesional

⚠️ Información importante antes de usar

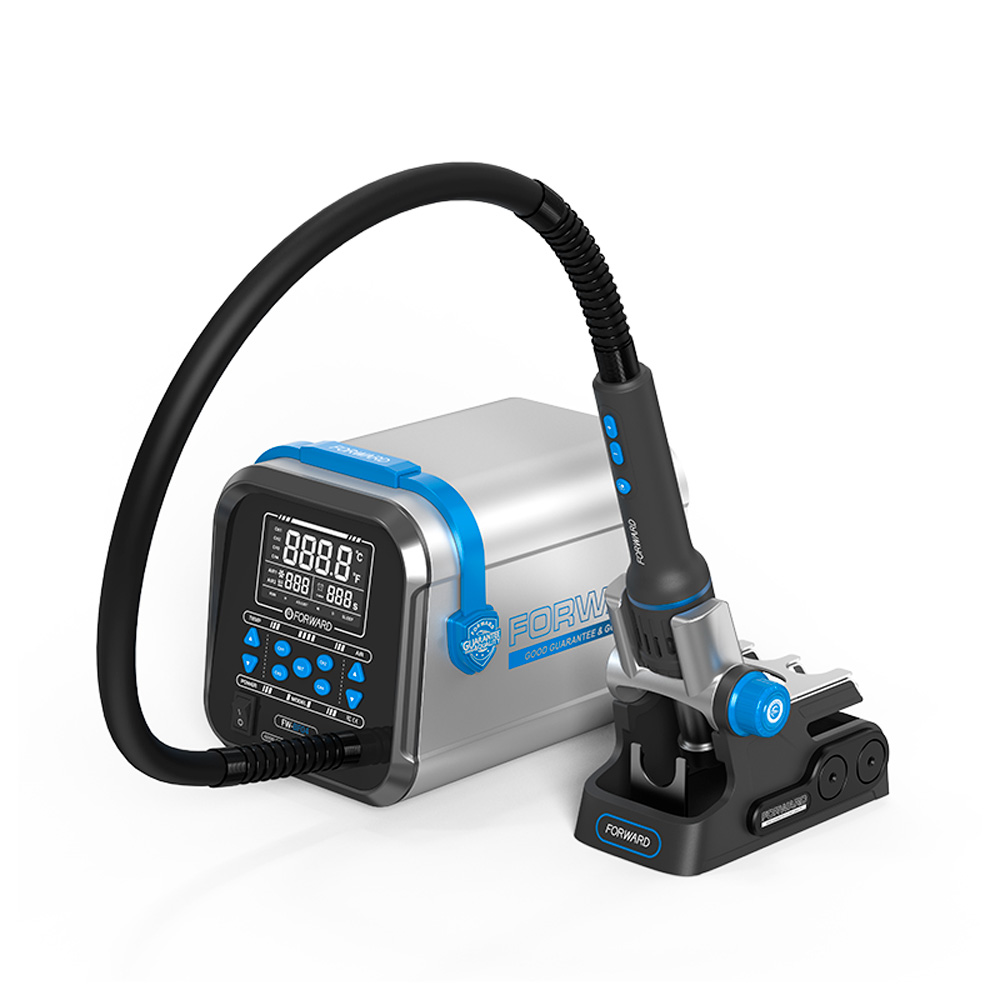

FORWARD FW-BF03 BF04 estación de desoldado
Advertencias de seguridad
  • Leé completamente este manual antes de usar el equipo.
  • No tocar la boquilla ni el aire caliente durante el funcionamiento.
  • Usar siempre en un área bien ventilada.
  • No utilizar cerca de materiales inflamables.
  • Conectar a una toma con puesta a tierra correcta.
  • No permitir el uso por personas sin capacitación.

📦 Contenido del paquete

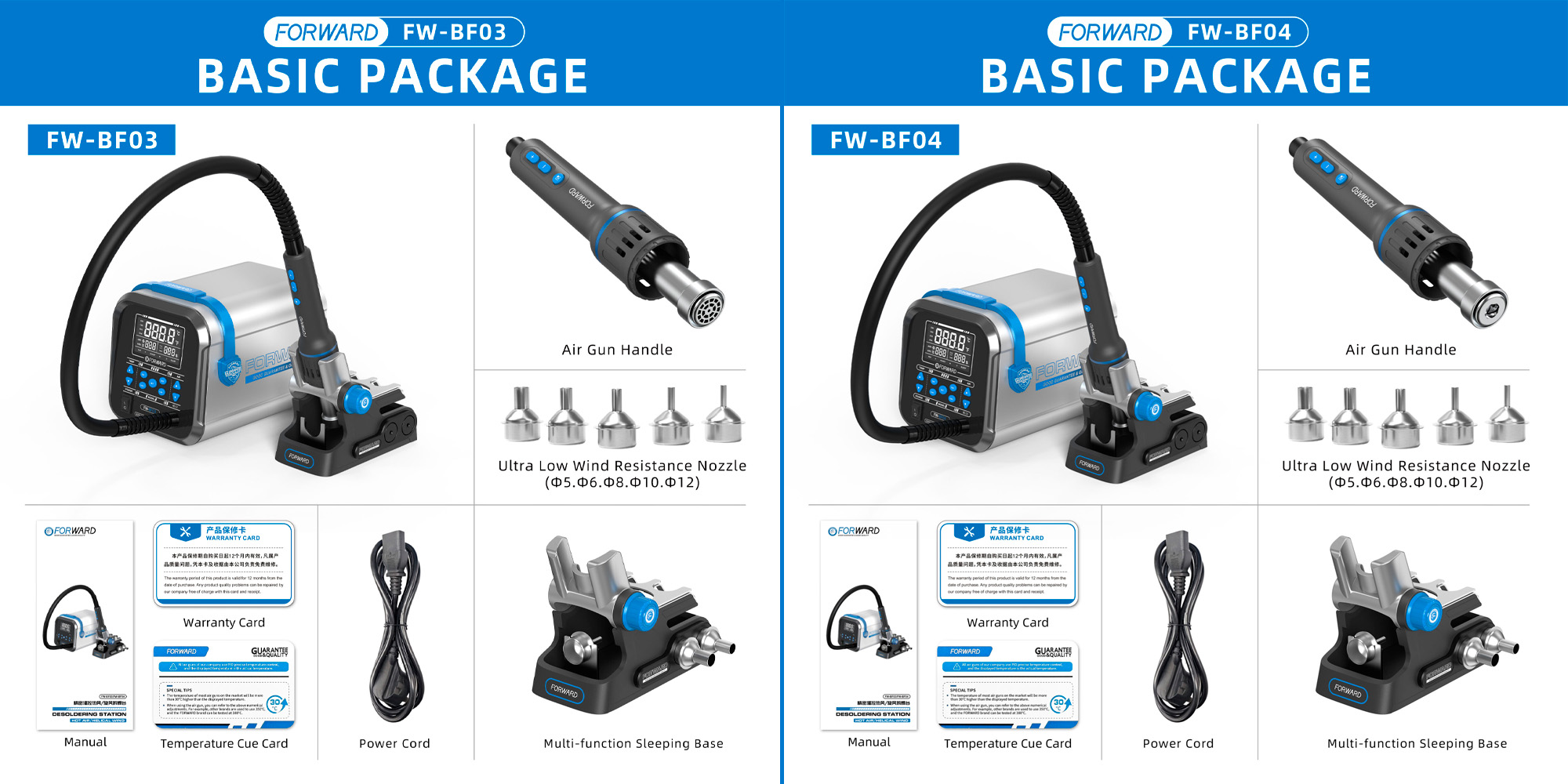

Accesorios incluidos Forward BF03 BF04
  • Unidad principal FORWARD FW-BF03 / FW-BF04
  • Manija de aire caliente
  • Soporte de manija
  • Boquillas intercambiables (varios diámetros)
  • Cable de alimentación
  • Manual de usuario

🧩 Partes y controles

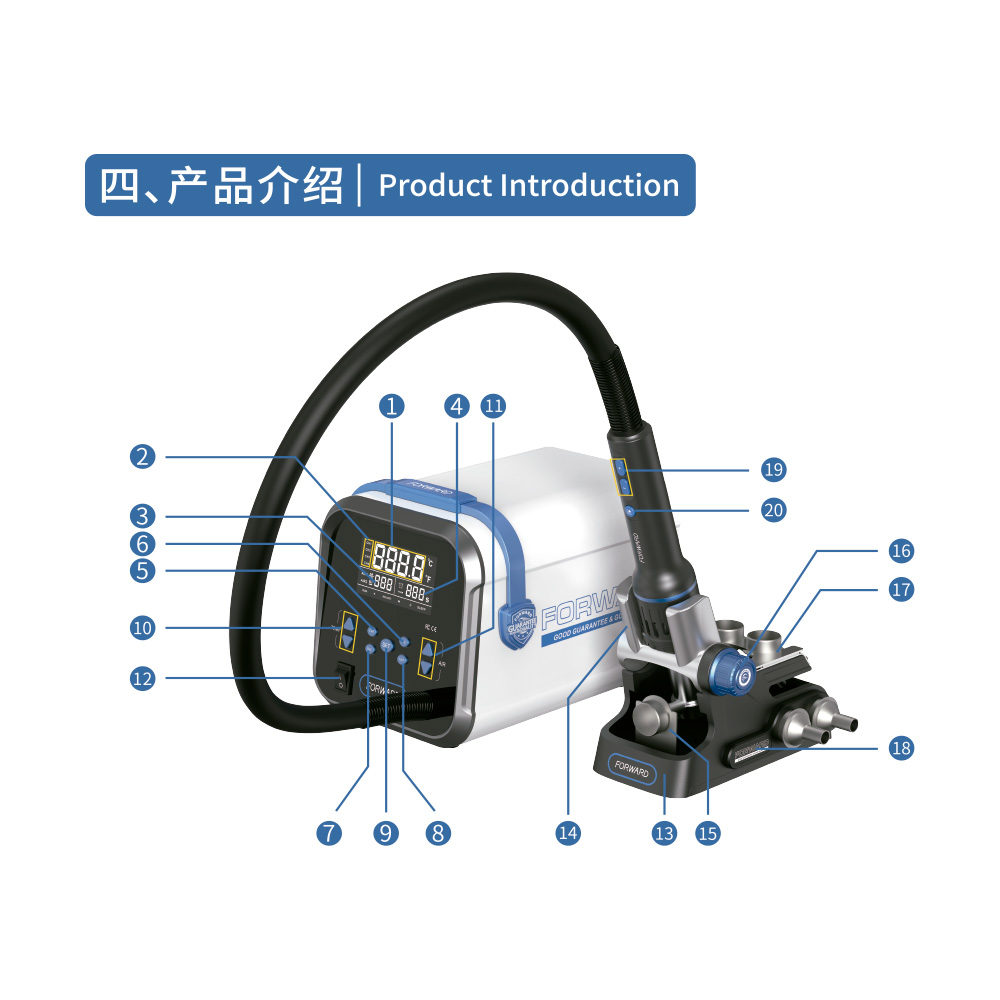

Diagrama de partes Forward BF03 BF04
Panel frontal
  • Pantalla LED de temperatura
  • Indicador de flujo de aire
  • Botones CH1 / CH2 / CH3 / CH4 (memorias)
  • Botón SET
  • Control de temperatura
  • Control de caudal de aire
Manija de aire caliente
  • Boquilla desmontable
  • Sensor de reposo automático
  • Botones de ajuste rápido
  • Conector de aire y señal

📐 Especificaciones técnicas

Modelo FW-BF03 / FW-BF04
Voltaje 220–240V AC / 110V AC
Potencia 1300W
Rango de temperatura 100 °C – 500 °C
Flujo de aire 1% – 200%
Tipo de pantalla LED segmentado
Control de temperatura PID con compensación automática
Ventilador Turbina de alta velocidad
Peso 3.1 kg

🛠️ Uso básico

  1. Conectar el equipo a la red eléctrica.
  2. Colocar la manija en su soporte.
  3. Encender el interruptor principal.
  4. Ajustar temperatura y caudal de aire.
  5. Esperar a que alcance la temperatura seleccionada.
  6. Comenzar el trabajo de desoldado.
Para componentes sensibles, comenzar siempre con temperatura baja y aumentar gradualmente.

💾 Canales de memoria

CH1 – CH4
  • Permiten guardar combinaciones de temperatura y flujo.
  • Presionar SET + canal para guardar.
  • Un clic en el canal recupera el ajuste guardado.

🧠 Consejos de uso profesional

  • Mantener una distancia de 5–8 mm entre boquilla y componente.
  • No aplicar aire caliente directo durante largos períodos.
  • Usar boquillas acordes al tamaño del componente.
  • Reducir temperatura y aire para IC sensibles.
  • Dejar enfriar el equipo antes de apagarlo completamente.

🛟 Postventa y garantía

Garantía
  • La garantía cubre defectos de fabricación.
  • No cubre daños por uso indebido o modificaciones.
  • La apertura del equipo invalida la garantía.
Soporte técnico

Ante cualquier duda, recomendamos contactar al servicio técnico oficial o al centro de soporte Patagonia Cell.
