Manual de usuario

Scooter Eléctrico LD-M4-2

Guía de uso, instalación y seguridad

Índice rápido

Advertencias Partes Parámetros Accesorios Instalación Plegado Encendido Conducción segura Batería y carga Errores Garantía

⚠️ Leé esto antes de usar

Descargo de responsabilidad & Advertencia

Este manual explica el uso correcto y el mantenimiento del scooter eléctrico.
Antes de usar, entendé funciones y características para manejar con seguridad.
Usá casco y protecciones. Mantené conciencia de riesgo y buen criterio al manejar.
El mantenimiento es tu responsabilidad: hacerlo bien y seguido reduce riesgos.
Respetá leyes y normas locales.
No hagas saltos, trompos ni maniobras riesgosas. Si igual lo hacés, es bajo tu responsabilidad y con protección completa.

🧩 Partes y componentes

Componentes principales (vista lateral)

01: Tablero
02: Palanca de freno
03: Hebilla de poste vertical
04: poste vertical
05: Faros delanteros
06: Guardabarros delantero
07: Amortiguador delantero
08: Frenos delanteros
09: Pastillas de freno
10: Rueda delantera
11: Hebilla plegable
12: Tira de luz lateral
13: Luz de giro
14: Rueda Tasera
15: Freno trasero
16: Motor
17: Amortiguador trasero
18: Freno trasero
19: Luces traseras
20: Hebilla del asiento
21: Asiento

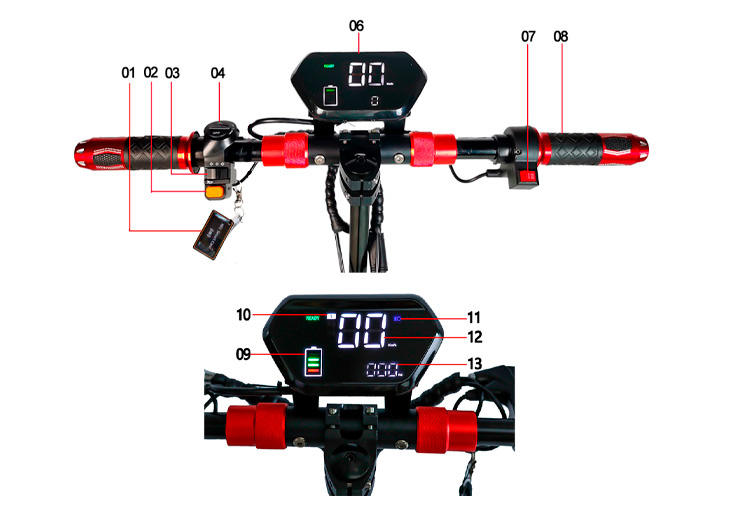

Manubrio y display

01: NFC card
02: Bocina
03: Interruptor de luz de giro
04: Control remoto de alarma
06: Display
07: Interruptor de cambio de 3 velocidades
08: Acelerador
09: Nivel de batería
10: Posicion de ruedas
11: Señal de los faros
12: Velocidad
13: Total recorrido

📌 Parámetros del producto

La carga máxima y la velocidad pueden variar según el peso del ciclista, el estilo de conducción y el terreno.

Modelo	M4
Tamaño ruedas	10 pulgadas
Battería	48V/10Ah/13Ah/15Ah
Tipo de ruedas	Off-road Air tires
Power	500W/800W
Tiempo de carga	6~8 horas
Pantalla display	Color
Material del cuadro	Aleación de aluminio
Velocidad máxima	25-45KM/H
Autonomía	25-35KM
Peso máximo	150KG
Frenos	A disco adelante y atrás
Luces	Luz LED delantera, luces de giro y traseras
Adaptador	Input 100-240 VAC 50/60Hz 2A, Output 54.6 V 2A Max
Tamaño del paquete	1202548cm
Peso neto	24KG
Peso bruto	27.7KG

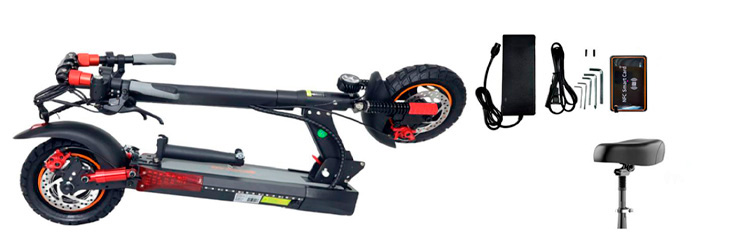

📦 Productos y accesorios

Item	Cantidad
Cargador	1
Kit de herramientas	1
Asiento	1
Instruccciones	1
Control remoto alarma	1
NFC card	1

🛠️ Instalación del producto

Pasos 1 a 6

Retire el scooter de la caja de embalaje.
Levante el manillar.
Apretar y fijar el manillar
Ensure that the handlebars are fixed.
Press the folding button with your fingers to unfold the vehicle body.
Un “click” al levantar indica que el vehículo quedó trabado.

Pasos 7 a 12 (seguridad + asiento)

7. Coloque correctamente el dispositivo de seguridad de la hebilla.
8. Verificá que la folding buckle esté bien locked (clave para manejar seguro).
9. Instalá el tubo de asiento presionando la traba hacia adentro.
10. Bloquee la hebilla del tubo del asiento.
11. Fijá las trabas grandes del asiento a mano (ambos lados).
12. Insertar la biela.

Pasos 13 a 18 (bolso y terminado)

13. Colóquelo en la bolsa del asiento.
14. Inserte la pequeña hebilla para fijarla.
15. Atornille los tornillos en ambos lados.
16. Apriete los tornillos con la llave.
17. Inserte el asiento y asegúrelo.
18. Ensamblado completo.

Chequeo antes de salir

Revisá que no haya tornillos flojos.
Chequeá que frenos no rocen y que la rueda gire libre.
Confirmá que el sistema de plegado esté 100% trabado.

🧳 Plegado del scooter

Pasos 1 a 4

Presione el dispositivo de seguridad de la hebilla hacia afuera con los dedos.
El dispositivo de seguridad con hebilla giratoria se ve como en la imagen.
Apretá freno delantero y trasero con ambas manos y pisá la hebilla plegable
Presioná hacia abajo rápido y con fuerza.

Pasos 5 a 8 (manubrio)

5. Turn out the handlebar.
6. Put down the handlebar.
7. Folding handlebars.
8. Folding completed.

🔓 Encendido y desbloqueo

Con el control remoto: presioná unlock para desactivar la alarma.
Usá la NFC card: apoyala en el display para encender.
Para apagar: apoyá la NFC card nuevamente en el display.
Al encender luces: puede habilitarse parlante Bluetooth (según versión). Activá Bluetooth en el teléfono y conectá.
Presioná lock para activar la alarma otra vez.

También podés usar NFC del teléfono para grabar la señal de la tarjeta (depende del celular).

🧠 Conducción segura

Seguridad mecánica (antes de usar)

Inspección visual: tornillos y tuercas firmes y en su lugar.
Ruedas: sin desgaste raro y freno sin rozar, que gire libre.
Frenos: probalos antes de salir. Que respondan bien.
Presión: inflar según valor estándar indicado en la cubierta.

Riding safety (pasos de manejo)

Un pie en la base y el otro en el piso.
Acelerá suave. Cuando tengas equilibrio, subí el segundo pie.
Soltá acelerador para bajar velocidad. Frená con la manija izquierda para detenerte.
Para girar, incliná el cuerpo levemente y girá el manubrio de a poco.

Reglas clave: no lluvia, no acelerar en bajada, no colgar peso del manubrio, no girar brusco a alta velocidad, no agua arriba de 2cm, no dos personas, no tocar el disco de freno luego de frenadas repetidas (quema en serio).

🔋 Batería y carga

Cuidado de batería

No cargar en interiores.
No encender ni usar el scooter mientras carga.
Mantener lejos de niños, mascotas y fuentes de calor.
Usar el cargador incluido.
No guardar por mucho tiempo con batería casi vacía. Cada tanto, usar y recargar.
No cargar si hay fuga, daño, deformación o calentamiento anormal (incluida la base/deck).

Primera carga

Antes del primer uso, cargá al 100%.

Balanced charging protection
Over-charging protection
Over current protection
Over discharging protection
Short-circuit protection

Cómo cargar

No cargar en interiores.
Asegurate que el scooter esté TURNED OFF y conectá el cargador al scooter.
Conectá el cargador al toma y encendé la alimentación.
No cargar por debajo de 5°C ni por encima de 40°C.
Luz RED: cargando. Luz GREEN: carga completa.
Al completar, desconectá el cargador a tiempo.

🧾 Error code (tabla guía)

Falla	Chequeo rápido	Solución sugerida
Falla en el acelerador	Desconecte el cable del acelerador, verifique si el enchufe está suelto y tiene mal contacto, vuelva a conectar el enchufe y verifique si el problema persiste.	Si el problema persiste, a lo mejor necesita ser reemplazado
Falla en el controlador	Verificar controlador.	Reemplaza el controlador
El freno está apagado	Revisar si hay corto o falso contacto en el circuito de la manija de freno.	Reconectar. Si persiste, posible reemplazo de la manija de freno.
Falla en el motor	Abra la cubierta plástica de la esquina frontal, desconecte el cable del motor para verificar si el conector está en mal contacto, vuelva a conectar el enchufe y verifique si el problema persiste	Reconectar. Si persiste, posible reemplazo de display/meter o revisión de motor.

🛟 Postventa y garantía

After Sales

Se recomienda ver tutoriales oficiales de instalación y reemplazo de partes (videos) y contactar soporte ante dudas.

Garantía limitada (resumen)

Fuera de garantía: falta de mantenimiento, uso indebido, golpes/accidentes, modificaciones o reparaciones no autorizadas.
No cubre uso comercial (alquiler/competencia), maniobras de alto riesgo (saltos/trompos), exposición prolongada al sol/humedad.
Guardá la caja para posibles envíos de postventa.
