Placa con 19 conectores FPC de batería para Android con resistencia de identificación (ID resistor) integrada. Compatible con +500 modelos de Samsung, Xiaomi, Huawei, Oppo, Vivo, Meizu, Tecno y Sony.

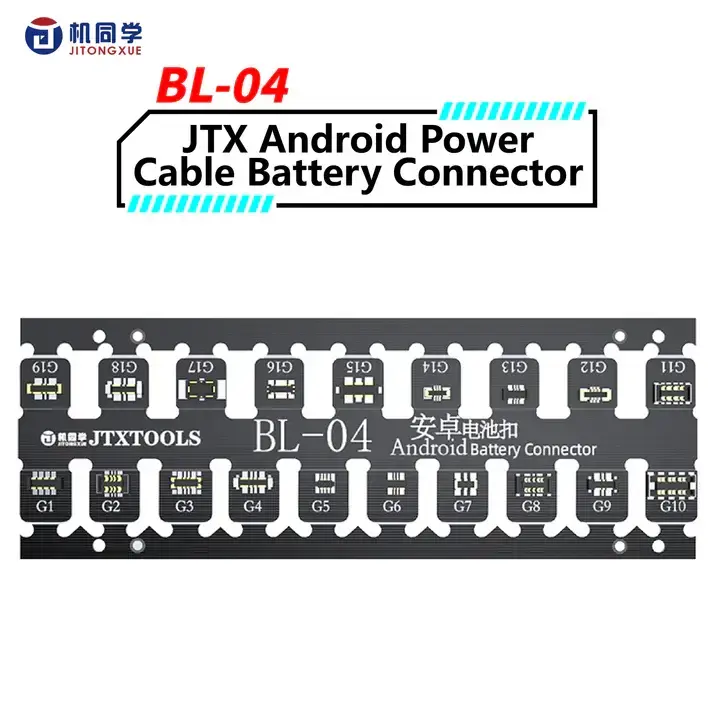

El JTX BL-04 es una placa con 19 conectores FPC de batería precortados, listos para soldar, que sirven para conectar el cable pulpo de tu fuente de alimentación al conector de batería de celulares Android. Cada conector es una pieza flexible (FPC) que replica el pinout exacto del conector de batería de un grupo de modelos específicos.
¿Para qué se usa?
Cuando necesitás encender un celular sin la batería original (por ejemplo, para diagnosticar una placa con la fuente regulada), conectás el cable pulpo de la fuente al conector de batería del equipo. El problema es que cada marca y modelo usa un conector FPC distinto. El BL-04 te da 19 conectores diferentes que cubren más de 500 modelos Android: cortás el que necesitás de la placa, lo soldás al cable pulpo, y ya tenés la conexión directa entre la fuente y la placa del celular.
Resistencia de identificación (ID resistor) integrada
Lo que diferencia al BL-04 de otros sets de conectores es que cada pieza viene con una resistencia de identificación (ID resistor) integrada. Muchos celulares Android modernos necesitan que la batería se identifique con una resistencia específica en el pin de ID: si no la detectan, muestran errores como "sin batería", alertas de sobrecalentamiento, batería en 0% o se auto-apagan. Con el ID resistor integrado en el conector, el celular "cree" que tiene una batería legítima conectada y arranca sin problemas.
Non-slip, firme y durable
Los conectores están diseñados para encastrar de forma firme en el conector FPC de la placa: no se aflojan ni se sueltan durante el diagnóstico. Esto es importante porque una mala conexión durante el testeo puede dar lecturas falsas o apagados inesperados.
ℹ️ La lista anterior es orientativa. El BL-04 cubre más de 500 modelos. Si tu modelo no aparece en la lista, consultanos por WhatsApp: probablemente esté cubierto por alguno de los 19 conectores.
| Marca | JTX (JITONGXUE) |
| Modelo | BL-04 |
| Tipo | Set de conectores FPC de batería para Android |
| Cantidad de conectores | 19 (G1 a G19) |
| Modelos compatibles | +500 modelos Android |
| ID resistor | Integrado en cada conector |
| Marcas cubiertas | Samsung, Xiaomi/Redmi, Huawei/Honor, Oppo, Vivo, Meizu, Tecno, Sony |
