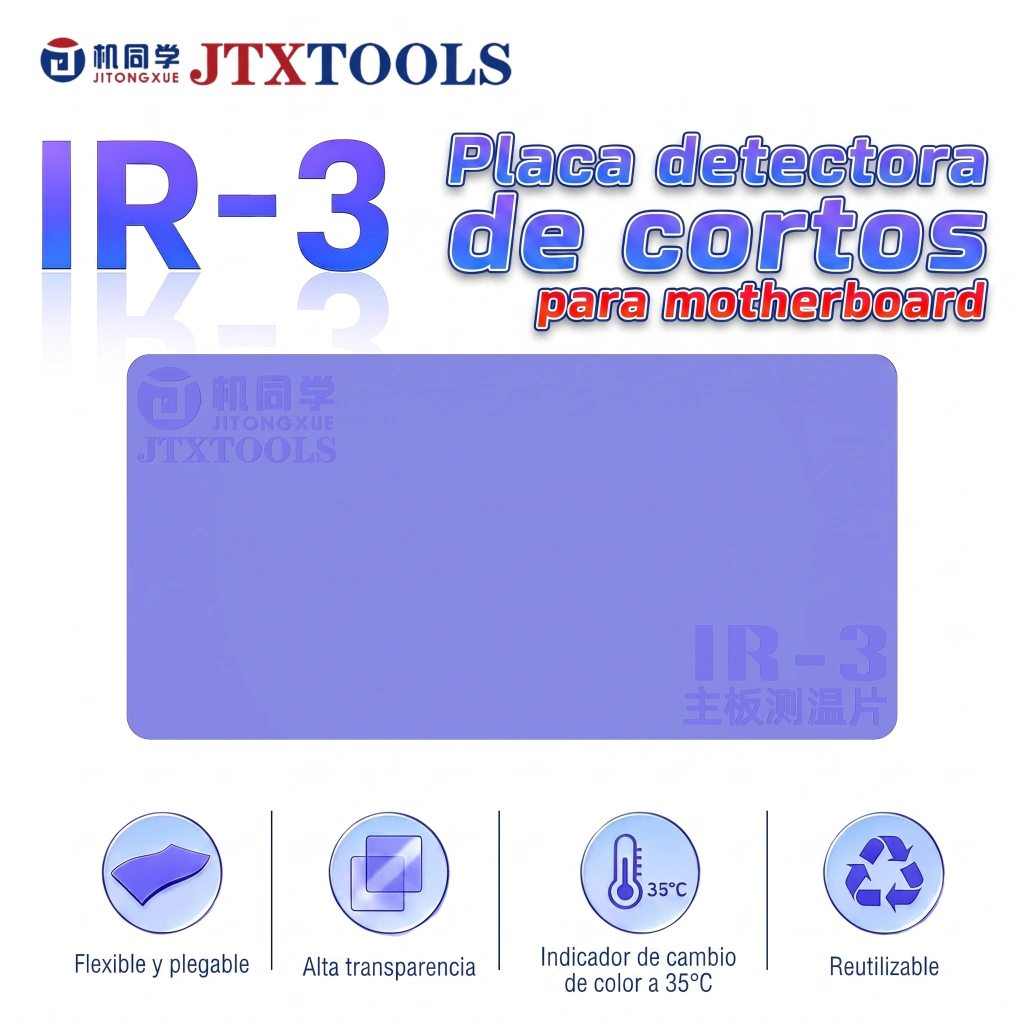

Lámina de silicona termocrómica de 0,5 mm que se pone blanca a partir de los 35 °C y marca el punto exacto del corto. Translúcida, flexible y reutilizable. Patente Nº 202610881394.9.

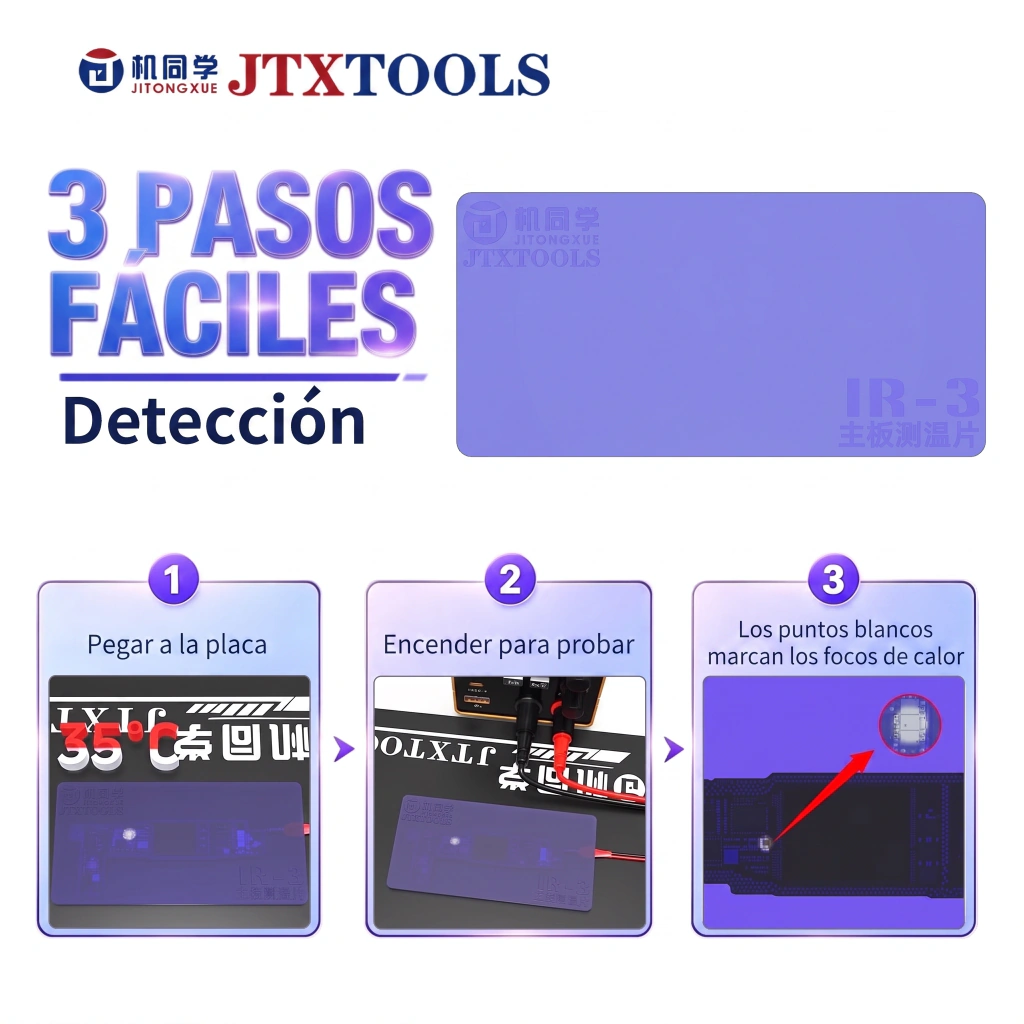

La JTX IR-3 es una lámina de silicona termocrómica para localizar cortocircuitos y componentes en falla. La apoyás sobre la placa alimentada y, donde algo consume de más y calienta, el violeta se vuelve blanco en ese punto exacto. Es una herramienta pasiva: no se conecta a nada, la única energía en juego es la de la fuente con la que alimentás la placa.

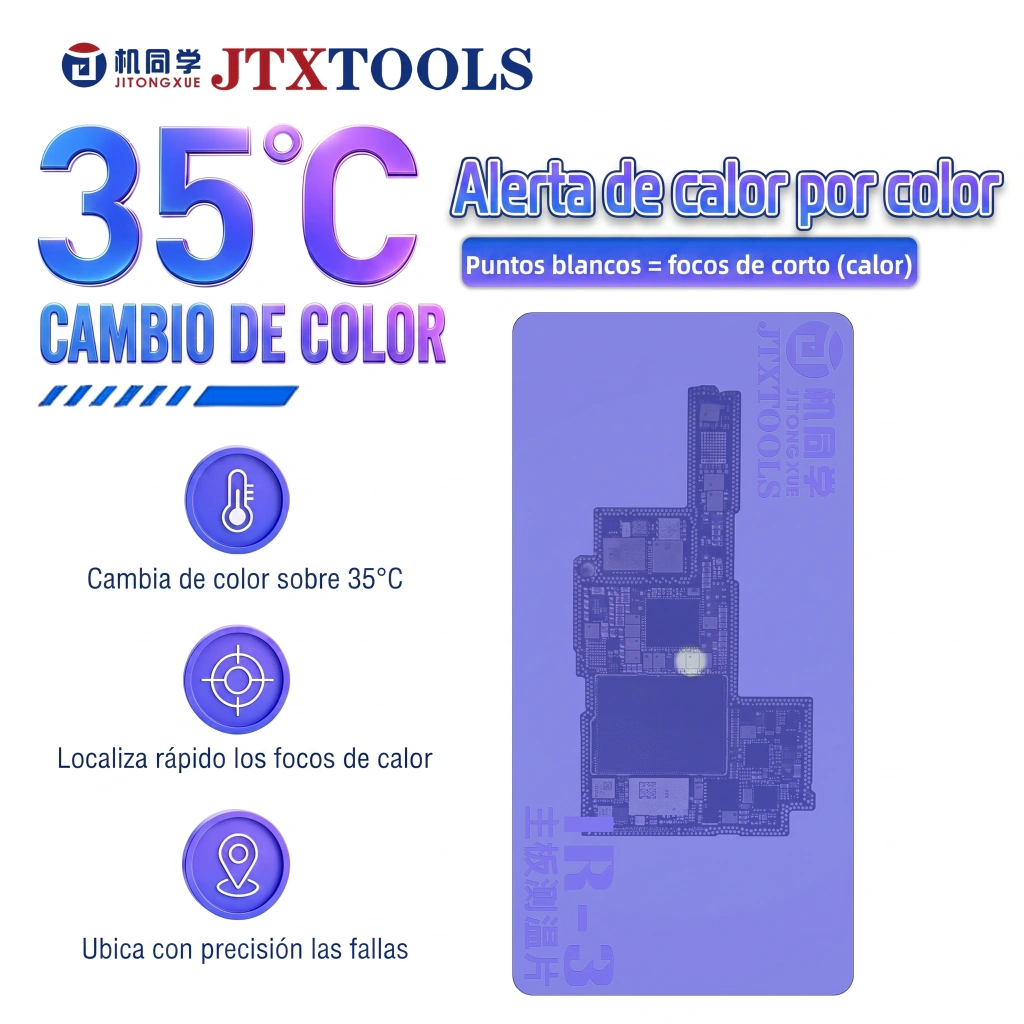

El umbral: 35 °C

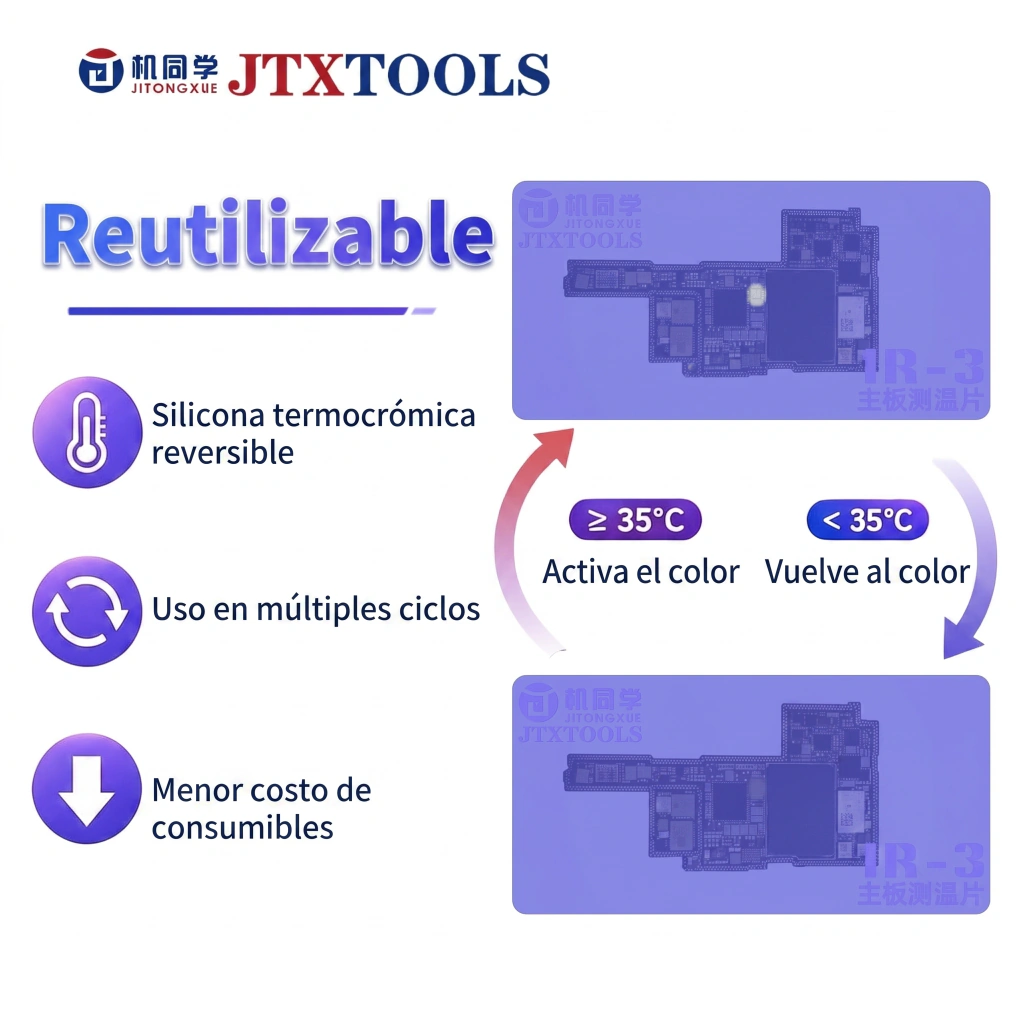

El cambio de color se dispara a partir de los 35 °C y se revierte solo por debajo de esa temperatura. Ese número es la clave de la herramienta: no necesitás que el componente esté hirviendo para verlo. Con apenas entibiarse por encima del ambiente ya marca, así que detectás la falla en el primer segundo de alimentación, antes de que el consumo termine de dañar el componente o los vecinos.
Translúcida: leés el componente, no la posición
Como se ve la placa a través del violeta, no tenés que memorizar dónde apareció la mancha y después levantar la lámina para buscar el punto. Ves el punto blanco encima del componente, y ese es el que estás buscando.
Silicona blanda de 0,5 mm
La lámina es de silicona flexible de 0,5 mm de espesor. Se dobla y se amolda al relieve de la placa, así que apoya contra los componentes en vez de quedar suspendida sobre ellos. Ese contacto directo es lo que hace que el calor llegue rápido y la marca salga bien definida y no como una mancha difusa.
ℹ️ Producto patentado: JTX registró el desarrollo bajo la patente de invención Nº 202610881394.9. No es una lámina termocrómica genérica: la silicona está formulada para disparar a 35 °C, que es el rango en el que empieza a calentar una placa de celular con un short.
⚠️ Arrancá con la corriente limitada. Como la IR-3 dispara a 35 °C, no hace falta forzar consumo para que marque: con muy poca corriente el componente ya se entibia lo suficiente. Si dejás la fuente sin límite y el short es duro, quemás el componente fallado —o los vecinos— antes de leer nada, y perdés la evidencia.
ℹ️ Dato práctico: 35 °C está apenas por encima de la temperatura ambiente y bastante por debajo de la de tu mano. Si la agarrás con los dedos te va a quedar marcada la huella — no es una falla, se borra sola al enfriarse. Manipulala por los bordes y, si trabajás en un taller muy caluroso, tené en cuenta que el contraste va a ser menor.

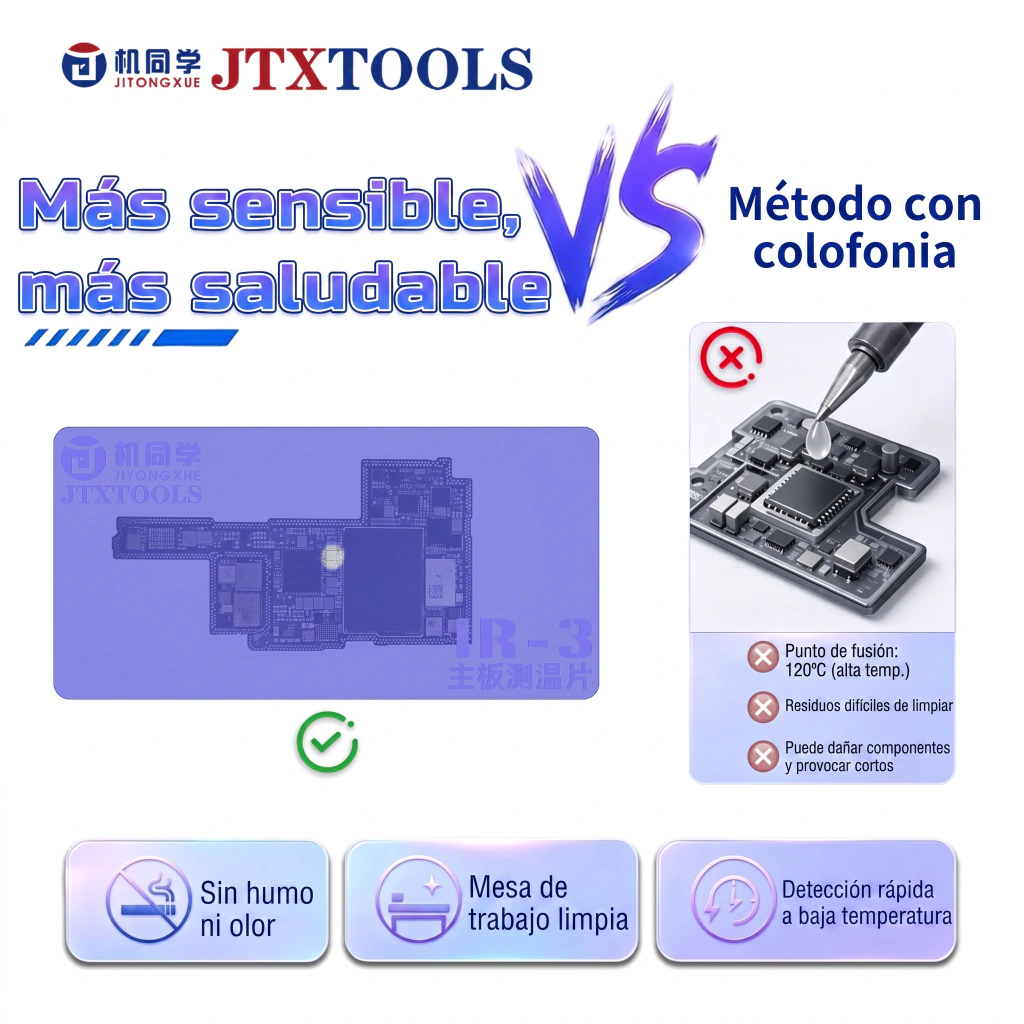

Contra el método de la colofonia
Es la técnica clásica: untar resina sobre la zona y ver dónde funde. El problema es que la colofonia funde recién a 120 °C, o sea que para que te marque algo tenés que llevar el componente a una temperatura a la que ya lo estás castigando. Suma humo, olor, residuos difíciles de limpiar y el riesgo de que la propia resina genere un corto nuevo. La IR-3 marca a 35 °C, sin humo, sin olor y sin dejar nada sobre la placa.
Contra la cámara térmica
La cámara mide temperatura real y para los casos difíciles no tiene reemplazo, pero cuesta mucho más, hay que enfocarla y calibrarla, y lleva su tiempo de puesta a punto en cada uso. La IR-3 no se enfoca, no se calibra y no se configura: la apoyás y ya está.
Contra tocar con el dedo o adivinar con el multímetro
No te quemás, ubicás el componente exacto en lugar de una zona aproximada, y te salteás la parte más tediosa del diagnóstico cuando el short está en un sector con muchos componentes.
